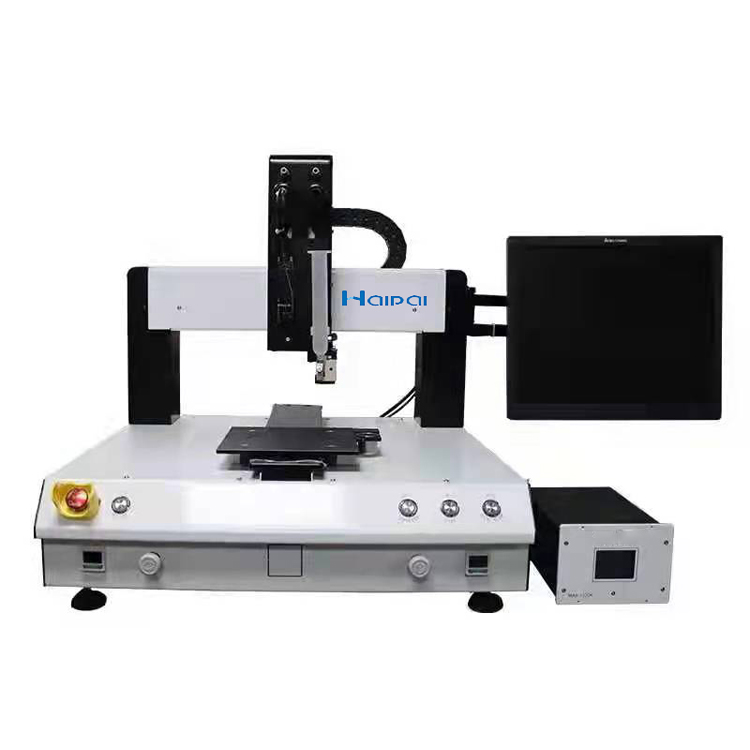

桌面视觉点胶机HP-D441-V  Desktop visual dispensing machine HP-D441-V

品牌 HaiPai
型号 HP-D441-V
编号 3
规格 L=750mm 、W=750mm 、H=600mm
产品详情

(1)设备参数

功能配置

技术参数及说明

功能配置

技术参数及说明

设备型号

HP-D441-V

涂料容量

30CC

外型尺寸

L=750mm 、W=750mm H=600mm

阀嘴清洗装置

不锈钢杯

设备重量

90kg

设备报警

菜单报警

控制方式

工控机+运动控制卡

主轴数量

X、Y、Z

运行软件

海派控制软件+Windows系统

设备电源

220V   50/60HZ

编程方式

视觉编程

设备气压

≥0.65Mpa

主轴驱动

直线电机+丝杆

总功率

2.5KW

点胶行程

X1/X2:200mm Y1/Y2:300mm Z:100mm

标配功能

CCD视觉MARK点定位

胶阀数量

1支(标配)

CCD视觉编程

最大移动速度

1000mm/s/1G


重复精度

±0.015mm

/

(3)特点:

采用电脑控制,WINDOWS 操作系统,故障声光报警及菜单显示

CCD视觉定位系统

采用直线电机+伺服电机+丝杆驱动

可搭载:气动喷射阀或其他阀门

阀体自动恒温系统,确保涂料的流动性一致

可选配激光高度检测系统,工件变形后可自动校准Z轴高度

可选配工件加热系统,增强底部填充时涂料的流动性

可选配精密测重系统,智能控制及检测点胶量,确保点胶的一致性

4)阀体介绍:

压电阀(H-Y01

阀体型号选择仅供参考,以实际打样为主


特性与优点:是一款高低粘度通用的高性能喷射阀,. 最小胶量可小至1nl,最小线宽0.20mm,最小单点直径0.15mm,喷射量可精确到1nl,胶点一致性可达2%,采用非接触式点胶方式,消除Z轴运动,提高了生产效率

适应粘度范围:0-2000000cps

单点最小胶量:1nl

应用范围:环氧树脂、UV胶、LED硅胶、红胶、油墨、底漆剂、TUFFY

使用周期:与压缩空气等因素有关,建议90个工作日检查内部耗材情况,另外,每次使用后需使用配套稀释剂进行管路清洗,
